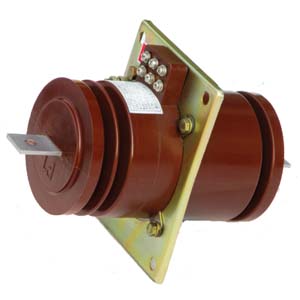

LA-10Q電流互感器
產品詳情
簡述
LA-10Q電流互感器分單匝式、復匝式、母線式三種。為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
額定參數
1、額定絕緣水平：12/42/75kV
2、額定二次電流:5A

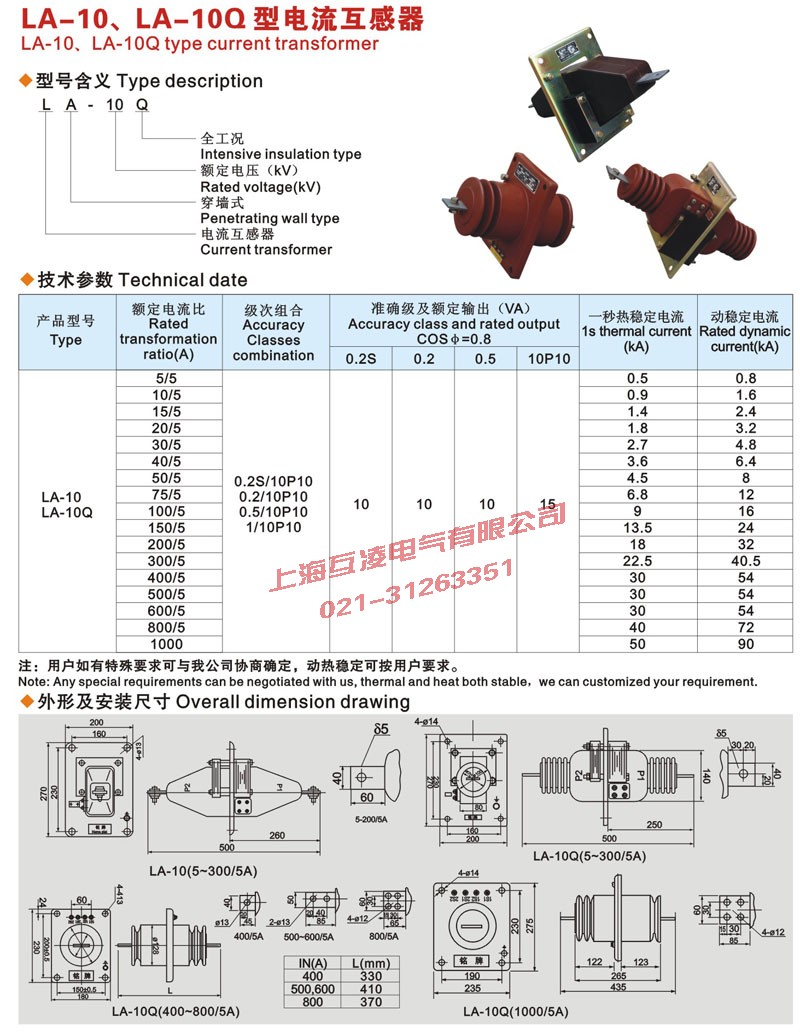

3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)(kA) | |||
| 0.2 | 0.5 | 10P10 | 10P15 | |||||
LA-10Q |
5-200 | 0.5/10P10 | 10 | 10 | 15 | 15 | 90I1n | 160I1n |
| 300 | 22.5 | 40.5 | ||||||
| 400 | 30 | 55 | ||||||
| 500 | ||||||||
| 600 | ||||||||
| 800 | 40 | 72 | ||||||
| 1000 | 50 | 90 | ||||||
原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LA-10Q電流互感器
- 型號：
LA-10Q
