LQG-0.5電流互感器

熱門搜索：
LQG-0.5
LCZ-35
JDZ1-1
JDZW-20

產品名稱：LQG-0.5電流互感器

型號：LQG-0.5

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

概述

LQG-0.5電流互感器主要用于戶內，供額定電壓為500V及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。產品為塑殼式電流互感器，其安裝方法采用底板固定安裝方法。產品性能符合GB 1208-1997，改進產品它的改進型是LQG-0.66，改進型比原先的多了個塑料蓋子

技術參數

額定頻率(Hz) 50Hz;
額定一次電流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
額定二次電流: 5 A;
準確級: 0.5級,0.2級 0.5S 級 ;
額定二次負荷(VA)：10VA；
1秒熱電流（有效值）（kA）50In;
動穩定電流（峰值）（kA）100In;
絕緣水平:3kV,歷時1min,無擊穿及閃絡現象.

型號	額定電壓(KV)	額定電流比(A)	準確級次及額定容量(VA)
			0.2S級	0.2級	0.5級	1級
LQG-0.5	0.5	5/5~100/5	5	10	10	15
		150/5~400/5
		600/5
		750-5~1000/5
LQG3-0.5	0.5	5/5~100/5			30
		150/5~400/5
		600/5
		750-5~1000/5
LQR-0.5	0.5	5/0.5~100/0.5			10
		5/0.1~100/0.1			2
		150/0.5~400/0.5			10
		150/0.1~400/0.1			2
		600/0.5			10
		600/0.1			2
		750/0.5~800/0.5			10
		750/0.1~800/0.1			2

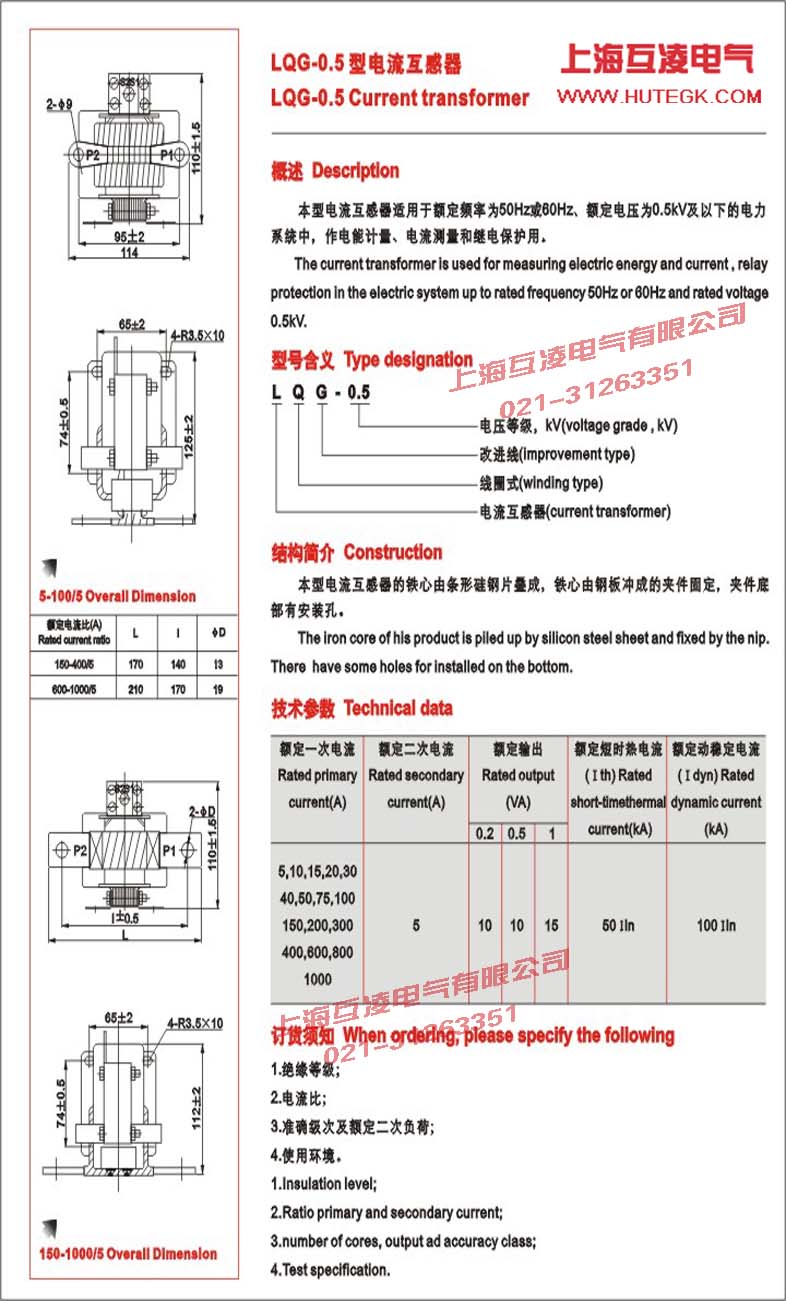

外形尺寸圖，參數及安裝圖紙

產品名稱：
LQG-0.5電流互感器

型號：
LQG-0.5

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
