本頁摘要

本頁有LZMJ1-0.5電流互感器的接線圖，結構特征，接線方式，尺寸圖的說明。

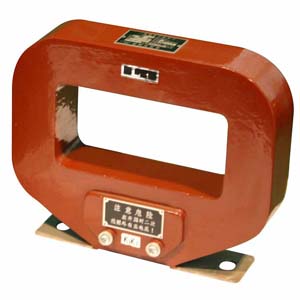

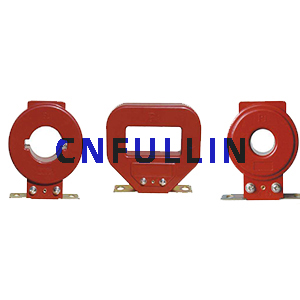

LMZJ1-0.5型電流互感器主要用于戶內，供額定電壓為0.5kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，采用底板固定安裝方法。

符合標準：GB 1208。

產品優點：

1.使用壽命長。

2.穩定，安全。

 3.耐高溫，防污等級高。

一、簡介

主要用于戶準確級有0.2,0.50.2s,0.5s使用范圍廣，具有體積小，安全高，使用壽命長等功能，供額定電壓為0.5kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器.

二、產品結構特征

其安裝方法采用底板固定安裝方法本型互感器為澆注絕緣母線式，鐵心（有超導磁材料普通導磁材料來滿足不同的精度要求）上繞有二次繞組，下部有底座，供固定安裝之用。

三、安裝環境

1、安裝地點的海拔不超過1000m；

2、周?chē)諝鉁囟炔怀^(guò)+40。C，且其24h內的平均溫度值不超過+35。C，周?chē)諝鉁囟鹊南孪逓?5。C;

3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;

4、安裝在無爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);

5、安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°;

6、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。

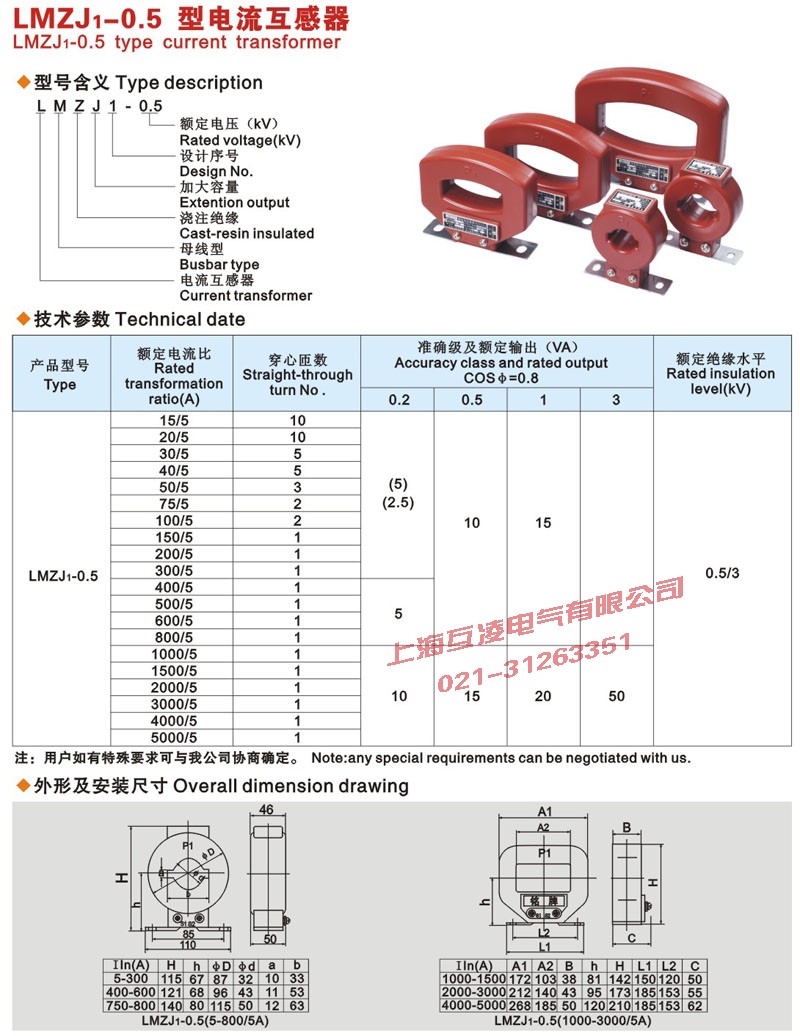

四、參數

準確級 ：0.5級 額定電壓 ：0.5KV 額定一次電流 ：5-3000A 額定二次電流 ：5A 額定負荷 ：（見表1） 允許在110%額定電流下長期運行 二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象

五、外形尺寸圖

六、LMZJ1-0.5電流互感器安裝

1、普通電流互感器接線圖

實心式電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。

穿心式電流互感器接線與普通電流互感器類似，一次側從互感器的P1面穿過，P2面出來，二次側接線與普通互感器相同。

電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。

注：某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2。

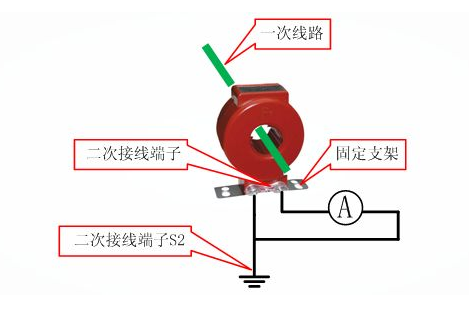

.實物示意圖：

電流互感器接線總體分為四個接線方式：

1.單臺電流互感器接線圖

只能反映單相電流的情況，適用于需要測量一相電流的情況。

單臺電流互感器接線圖

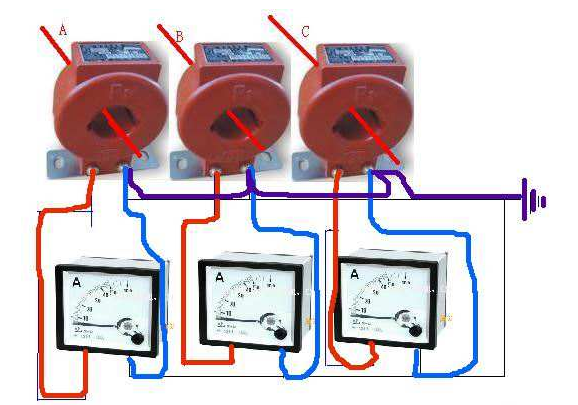

2.三相完全星形接線和三角形接線形式電流互感器接線圖

三相電流互感器能夠及時準確了解三相負荷的變化情況。

三相完全星形電流互感器接線圖

三相完全角形電流互感器接線圖

3.兩相不完全星形接線形式電流互感器接線圖

在實際工作中用得最多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

兩相不完全星形接線形式電流互感器接線圖

4.兩相差電流接線形式電流互感器接線圖

也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。

兩相差電流接線形式電流互感器接線圖

5.其它接線方式

5.1 原邊串聯、副邊串聯

電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯后效果：互感器變比不變，二次額定負荷增大一倍。

電流互感器原邊串聯、副邊串聯接線圖

5.2 原邊串聯、副邊并聯

電流互感器原邊串聯、副邊并聯接線圖如下所示，串并聯后效果：互感器變比減小一倍，二次額定負荷增大一倍。

電流互感器原邊串聯、副邊并聯接線圖

5.3 原邊并聯、副邊串聯

電流互感器原邊并聯、副邊串聯接線圖如下所示，串并聯后效果：互感器變比增大一倍，二次額定負荷增大一倍。

電流互感器原邊并聯、副邊串聯接線圖

5.4 原邊并聯、副邊并聯

電流互感器原邊并聯、副邊并聯接線圖如下所示，并聯后效果：互感器變比不變，二次額定負荷增大一倍。

電流互感器原邊并聯、副邊并聯接線圖

七、常規報價

 LMZJ1-0.5   300/5 0.5接    單價：35.00（面價）
